​行程开关及其接线图

2026-01-04 08:08 来源：旺达屋 点击：

行程开关及其接线图

行程开关又称限位开关或位置开关。它是一种根据运动部件的行程位置而切换电路工作状态的控制电器。行程开关的动作原理与控制按钮相似，在机床、行车、起重装置等自动化装置中使用广泛。

行程开关是反映机械位移量，控制机械运动的方向或行程大小的电气装置。行程开关广泛用于机床、起重机、自动线或其他机械的限位及程序控制。行程开关的作用原理是：生产设备上安装的挡铁触动行程开关的操作机构，推动微动开关，使出头闭合或断开，发出电控信号。原理是当物体碰触到限位开关，开关的常开点闭合，常闭点断开，用来控制电路或接受信号。

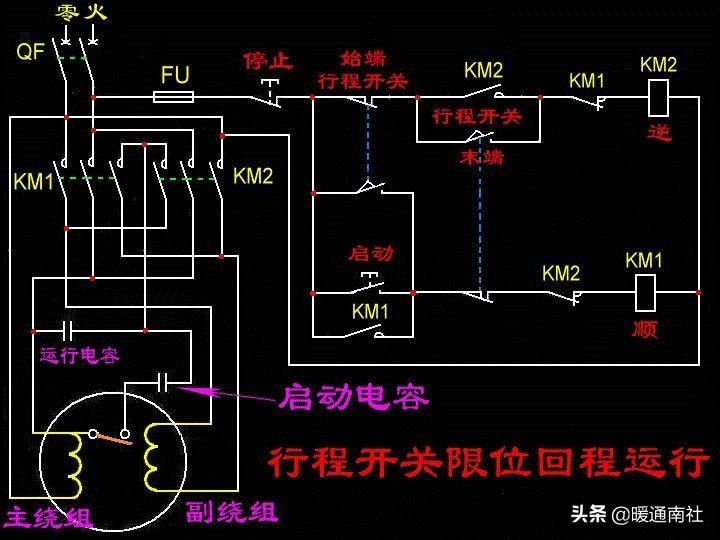

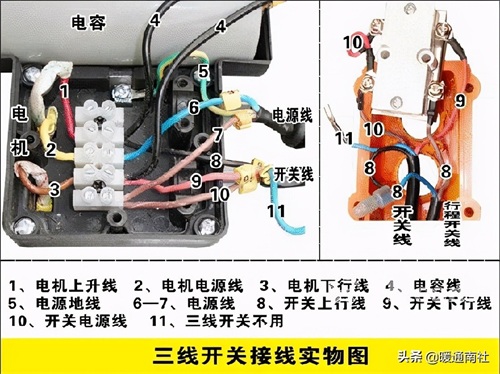

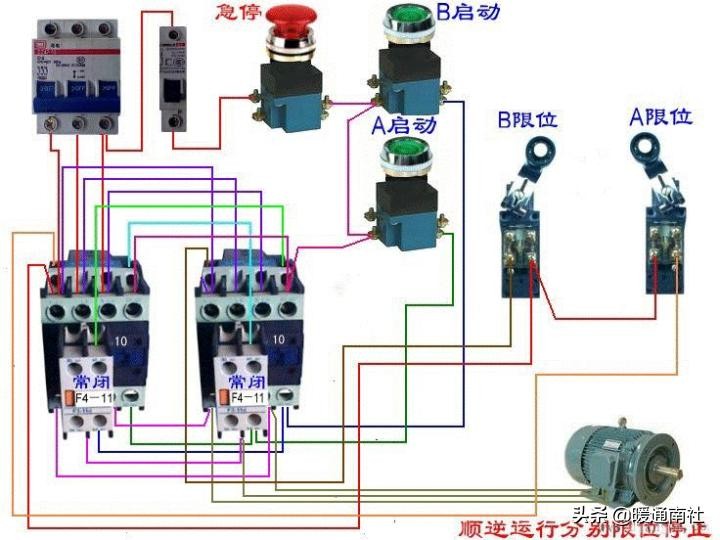

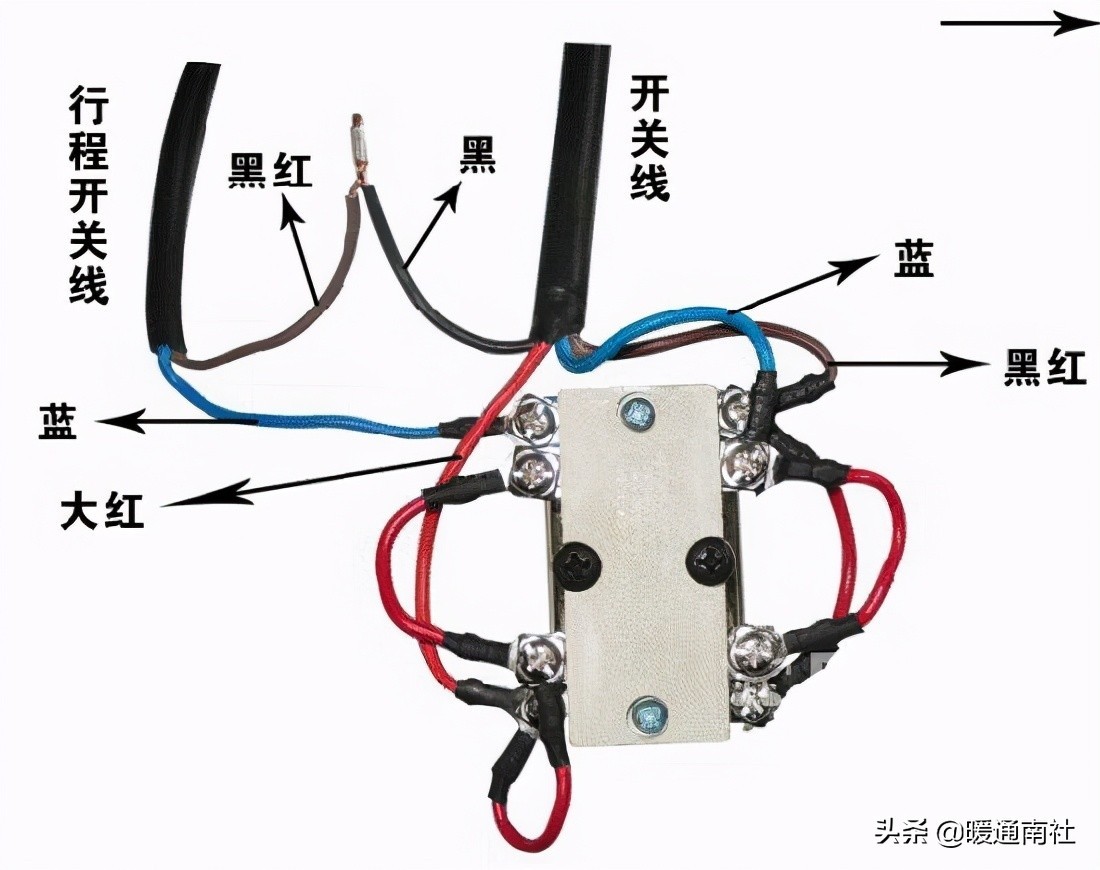

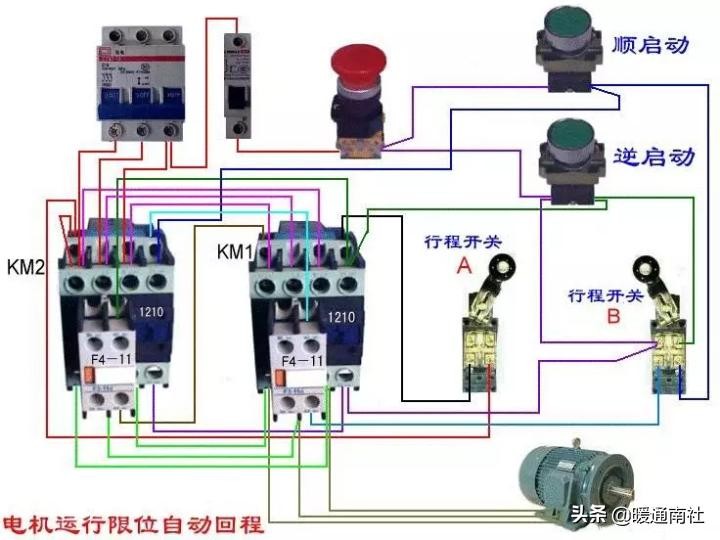

行程开关一般是一个电气元件，没有什么原理图，只要画一个常开或常闭触点就可以了。接线图按元件的外形画出，画出接出的线就行。
