​烟气脱硫不锈钢喷淋塔内部详细结构解析

烟气脱硫不锈钢喷淋塔内部详细结构解析

烟气脱不锈钢喷淋塔在解决有机废气领域是利用风机组将收集到的废气吸入洗涤塔内，流过填充层段，让废气与填充物外表流动的药液（洗涤液）更好地碰触，以吸附废气中含有的酸性或碱性污物，随后再将清洗气体与被污染的液体分开，达到清净气体的目的。

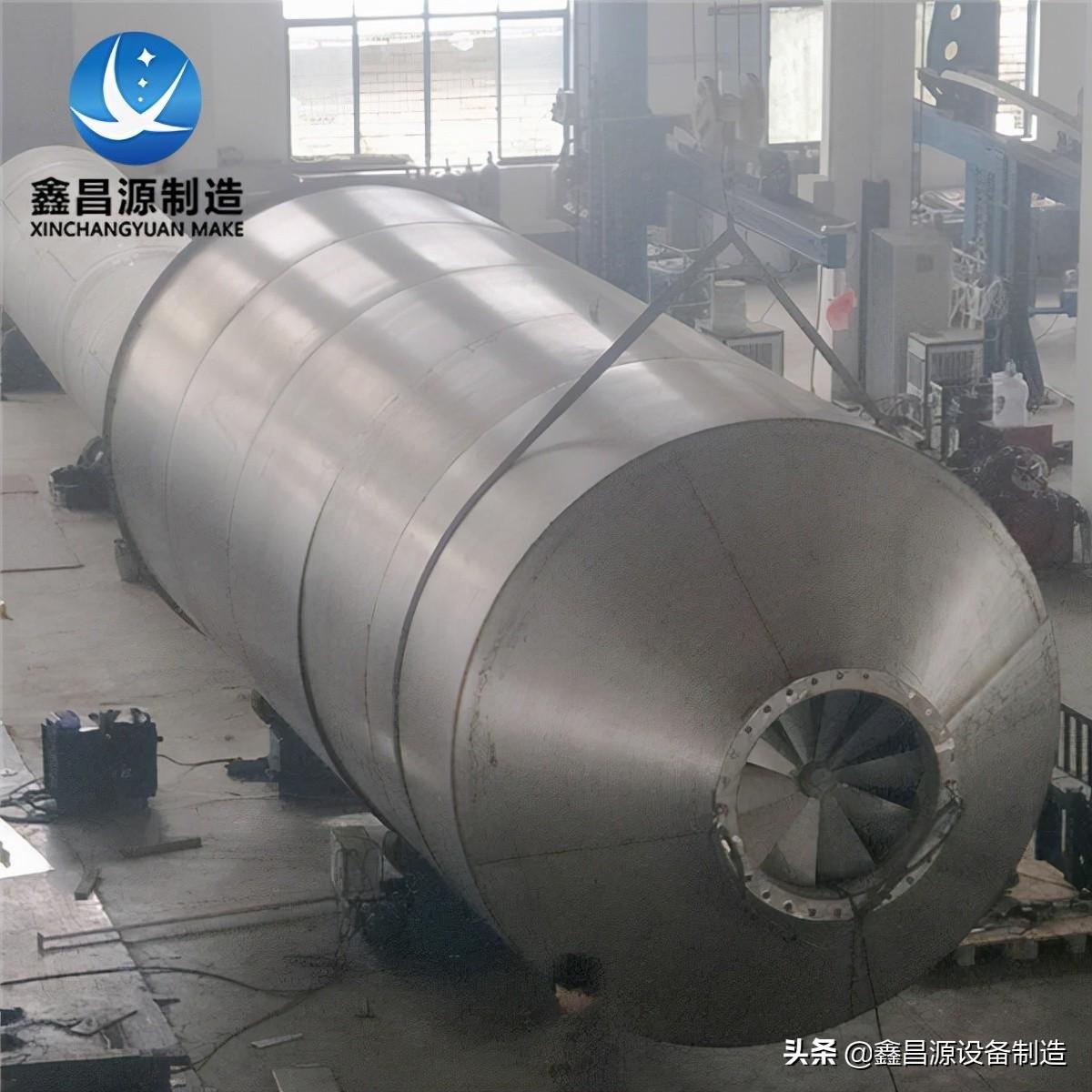

烟气脱硫不锈钢喷淋塔

不锈钢喷淋塔又被称为废气塔、酸雾塔、净化塔、洗涤塔、吸收塔、吸附塔、酸雾喷淋塔、水洗塔、除臭洗涤塔，比如氨气（NH3）硫化氢废气、VOC有机废气、生活垃圾废气、垃圾燃烧废气等。

不锈钢喷淋塔内部主要结构：环板、水箱（供水使用）、托盘（烟气均布作用）、填料（吸附作用）、旋流板、喷淋（喷嘴跟喷水量有关）、除雾器（过滤水作用）大小头；又叫贮液箱、塔体、托盘、进风段、喷淋层、填料层、除雾层、出风锥帽、检测孔等组成。常规喷淋塔结构概括为：一层除雾、两层喷淋、三层填料、四个视窗、五个活接球阀。

除雾层：一般用格栅板隔开，上面置放填料，填料层高度可达500mm。为了提高除雾效能，我司生产的喷淋塔可加装板式除雾器。

喷淋层：喷淋层是由喷淋管和喷嘴组成，根据喷淋塔直径大小，设置喷淋管和喷嘴的密度不同。使用高效喷嘴，喷雾均匀且流量大不易堵塞。

填料层：填料层是在除雾层和喷淋层之上，置放填料。主要填料有多面空心球、拉西环。喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆的方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。

视窗：又称检测口，通常成型的视窗有φ500mm和φ400mm两种规格。视窗主要作用是观测喷淋塔运行情况以及更换填料、检修喷嘴。

活接球阀：主要是控制循环水的开关。除此之外，循环水箱也是喷淋塔重要组成部分，水箱可以灵活设置，与喷淋塔塔体连接或者不连接。
