​圆柱滚子轴承的类别和特性

圆柱滚子轴承的类别和特性

圆柱滚子轴承属于精密轴承，由保持架、滚子和引导轴圈组成，可与另一个轴承套圈分离，属于可分离型轴承。此种轴承安装、拆卸比较方便，在与外形尺寸相同的其他类轴承相比，圆柱滚子轴承具有高载荷，低噪音和高转速的特性，并且滚动体与套圈挡边摩擦小，适于高速旋转。

圆柱滚子轴承和其他类轴承一样，也分为不同的类别，怎么选型也一度成为我们工程师被问的最多的问题。为了让大家更加了解圆柱滚子轴承，那么接下来小象就以UBC轴承为例，给大家详细的解说下圆柱滚子轴承的类别和特性。

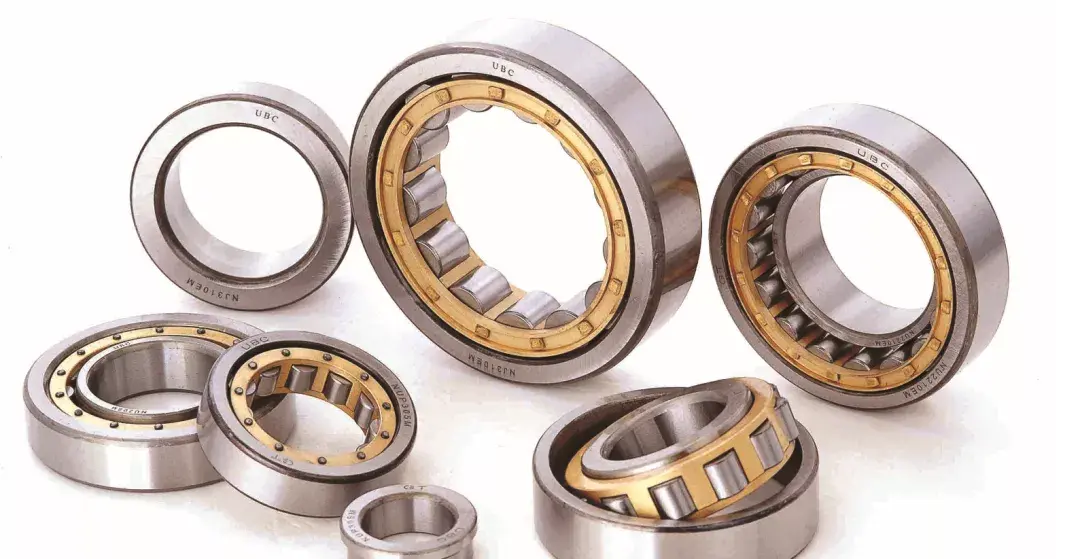

带保持架单列圆柱滚子轴承

在单列圆柱滚子轴承中，滚子通常由一套轴承的某一套圈的挡边引导，挡边同特殊设计并经过表面处理的滚子端组合，提供改善的润滑、降低的摩擦以及因而降低轴承的运行温度。

单列圆柱滚子轴承可承受重的径向载荷和高转速。这些轴承以几种不同设计制造，主要区别是挡边的结构。最常用的是NU、NJ、NUP和N设计。

N型——外圈无挡边，内圈无挡边，可以允许轴相对轴承座之间在轴向两个方向上的位移。因此，这些轴承用作非定端轴承

NU型——外圈双挡边，内圈无挡边，其余同上。

NJ型——外圈双挡边，内圈单挡边。因此，这些轴承适合轴在一个方向上的轴向定位。

NF型——外圈单挡边，内圈双挡边，其他同上。

NUP型——外圈双挡边，内圈单挡边和可分离的平挡圈。这些轴承可用作定位端轴承，即可提供轴在两个方向上的轴向定位。

NFP型——外圈单挡边和可分离的平挡圈，内圈单挡边，其余同上。

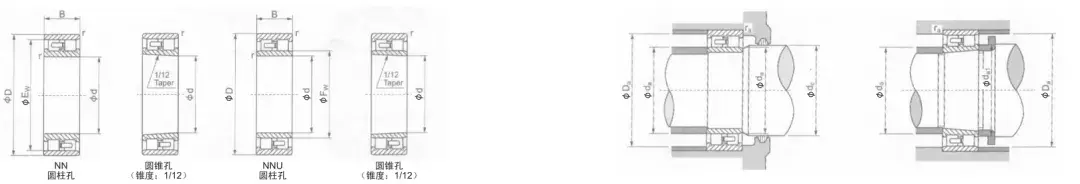

带保持架双列圆柱滚子轴承

双列圆柱滚子轴承的结构紧凑，载荷能力高且刚性大。因此这些轴承主要用于机床、轧机、滚筒、磨床以及大型齿轮箱。

NNU设计和NN设计的双列圆柱滚子轴承，为可分离轴承，即滚子和保持架组件可同其他轴承套圈分别安装，或者所有轴承部件可分别安装。这类轴承方便安装检查和维护。

双列圆柱滚子轴承有圆柱孔和圆锥孔；安装带圆锥孔的轴承时可以微量调整内部游隙，并且简化定位装置结构。

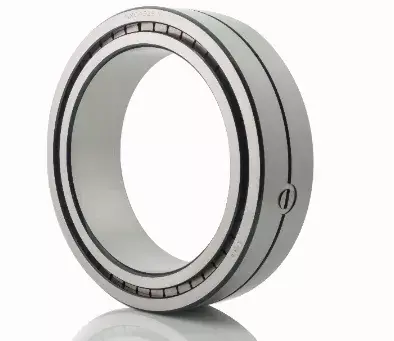

满装圆柱滚子轴承

满装圆柱滚子轴承能够承受更大的载荷，有单列和双列两种结构设计，该类轴承适用于中、低速且有较大负荷的场所，列如工程机械，车辆，钢铁，提升机械等。

单列满装：NCF和NJG两种结构，能够承受较大径向载荷和一侧轴向载荷。

双列满装：NNC、NNCF、NNCL、NNF等结构，可以用作轴向定位或者非定位轴承。

四列圆柱滚子轴承

四列圆柱滚子轴承主要用于轧钢机辊颈，用来承受巨大载荷。此类轴承通常采用表面淬硬渗碳钢以提高耐磨和耐冲击载荷，保持架通常为机削钢保持架或者柱削式保持架。
